TesTex TX-4400 ECT kontrolni sistem, ki temelji na Eddy Current Tehnika za hitro in natančno preglejte barvnih kovin cevi iz tube ID. Zazna in velikosti ID / OD luknjičaste, opno rezanje, erozije, pare Sudaranje, splošne izgube zid, in drugih napak. Vloge vključujejo:
TX-440 ponuja osem standardnih kanalov z več mešanja kanalov za boljše pomanjkljivost velikosti in odkrivanja in 1kHz do 1.2MHz frekvenčnem območju, in avtomatizirano in priročnik analiza opravljena na kraju samem. It is fully digital and offers real-time mixing and a wide variety of special data filters and is compatible with bobbin, površino, in magnetne sonde nasičenost. |
Nezaželeni signalov, kot so podporne plošče je mogoče zatreti, in se lahko sistem uporablja v povezavi z našimiTS-Map inAR-Čarovnik programska oprema; tako, Končno poročilo se lahko izvajajo na kraju samem.
TheTX-4400 se lahko uporabljajo tudi za železno pregled za odkrivanje velikih napak in mala luknjičaste ter razlikovati med med ID in OD napake. (Nasičenost je mogoče prilagoditi za odpravo signal šum zaradi narebričene cevi, preveč.)
Sistem ima diferencialne in absolutne odgovore za vsako frekvenco in zgrajena v signal reference za pridobivanje absolutno signal brez uporabe referenčnih sonde.

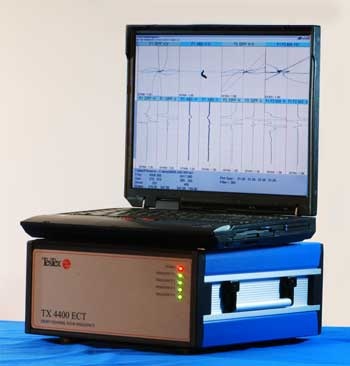

TX-4400 elektronike polje je skupaj s prenosnim računalnikom za upravljanje sistema preko MS Windows programske opreme. Vsi podatki se arhivirajo za analizo in obdelavo kot tudi za primerjavo za nadzor v prihodnosti.

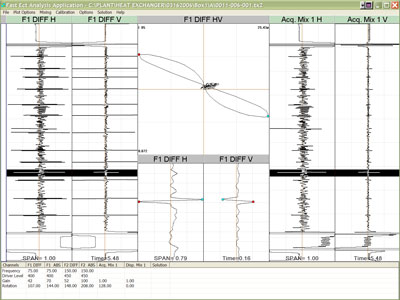

Real-time mešanje je na voljo za zatiranje support / opno plošče. Sistem lahko zaradi absolutne in diferencialne načina hkrati.
Elektronske plošče so namenjeni za samostojno delovanje, ki omogočajo lažje težav, popravilo, in širitev. Vsak izmed glavnih vezij je zasnovan, da deluje kot skoraj popoln enoten sistem pogostost. Več frekvenc je mogoče dodati sistem z vnosom dodatnih vezij na hrbtno ploščo krovu.
Glede na konfiguracijo, TX-4400 ponuja bodisi za visoke hitrosti pregled, ki zagotavljajo največjo hitrostjo pet metrov na sekundo (1.52m / s.) ali ultra-visoke hitrosti vstavljanja, ki ima največjo hitrost 20 ft / sec.

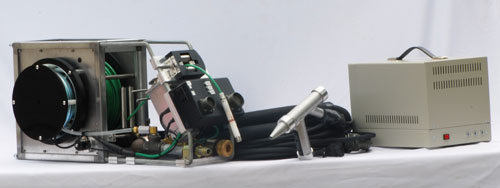

, in se lahko sonde vozi ročno ali z eno ali dvema izbirnima sonde voznikov: PD 6k ali PDP 22.
Oba neposredno povezan s TX-4400 in uporabiti isto programsko opremo, in so trajno in zanesljivo.

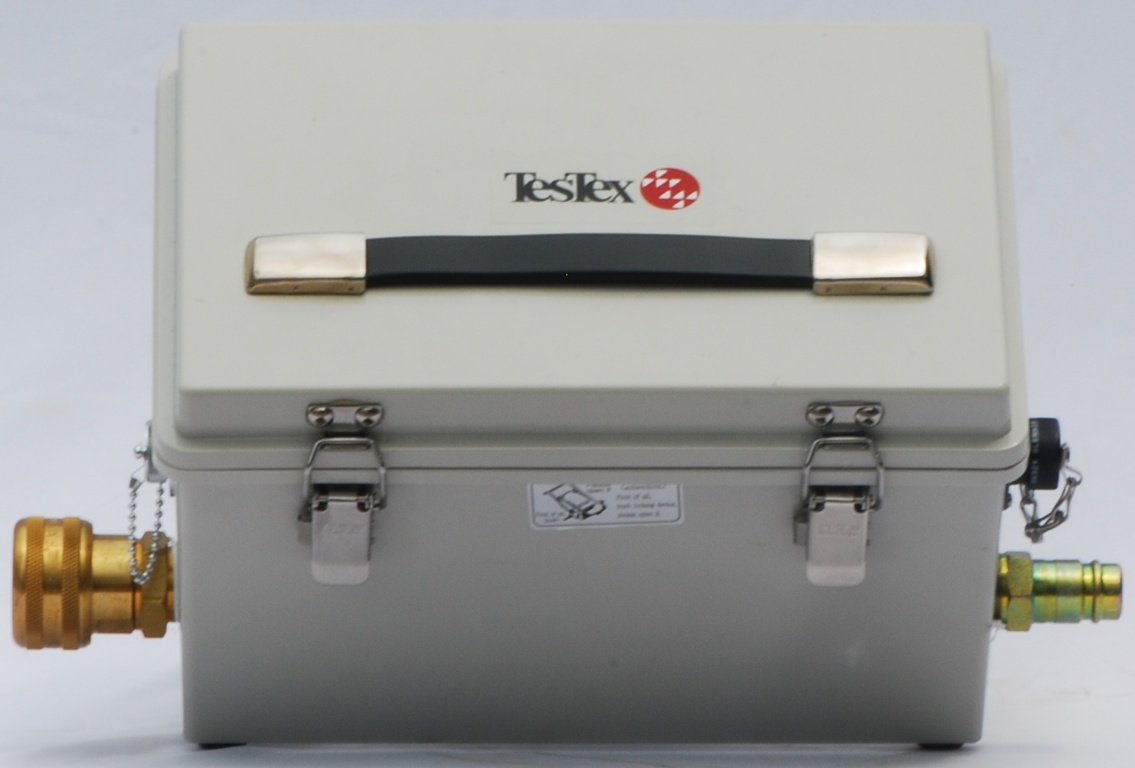

PD 6k
Kot pove že ime, PD 6k je šest kilogram (6 kg ali 13.2 funt) Sonda za voznika.
It is extremely portable and lightweight.
It permits high-speed probe insertion, adapts to different air fittings, and needs only (regular) plant air to operate.
With the PD 6k, it is possible to inspect up to eight tubes per minute and 2,000 – 3,000 tubes per team per 12 premik ure.
The PD 6k can be used with ferrous or non-ferrous metal.
PDP 22
The PDP 22 fits in 16” (406mm) manways, and permits retrieval and inspection at constant speed. Maximum insertion speeds are 20 ft/sec (6.10m/sec), and maximum inspection speeds are 10 feet/sec (3.05m/sec).
It is “over-designed” to ensure a long operating life, and its modular components are easy to maintain and repair. It allows 110/220V operation.
With its automated analysis, it can inspect up to twelve (12) cevi na minuto, in 4,000 – 5,000 tubes per team per 12-hour shift.
EMEC (ElectroMagnetic Eddy Current)
To inspect ferrous tubes, TesTex developed the EMEC technique, which uses special probes with the TX-4400. A wide variety of probes, which operate at frequencies of 1KHz to 500KHz are available, and they can automatically inserted with the PD 6k. As with our ECT probes, automated analysis is available.
With strict quality assurance procedures, all probes and accessories manufactured by TesTex are of the highest quality; tako, we are able to provide probes with both excellent response signals and very low noise levels.
