Caldera de la inspección de tubos

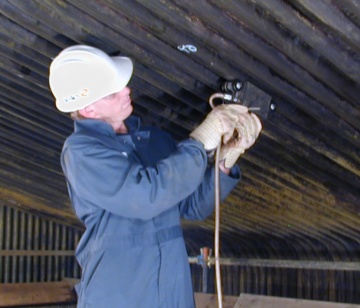

Photo of TesTex technician inspecting tubesCon las dos escáneres y el DI, TesTex inspecciona calderas de tubos de agua y fuego.

Generación de Bancos: para la generación de los bancos en el tambor y el tambor calderas, usamos el TesTex Águila 2000 Sistema RFET para llevar a cabo inspecciones de tubos de larga duración que permiten detectar y cuantificar los defectos en ambas secciones rectas y curva. Podemos realizar estas pruebas de tambores de barro (con CL a la CL < 25 pies) o tambores de vapor.

Horno o tubos Waterwall: para los tubos del horno o en las grandes paredes de agua industriales & calderas, que detecta las fallas de identidad o de DO en el lado caliente del tubo, también. Para acceder a estas áreas, trabajamos duro o de un andamio swing puesta en escena.

Gas, Petróleo y calderas de carbón: para las calderas que utilizan combustibles gaseosos-y la mayoría de fuel-oil-, sin preparación de la superficie antes de la prueba, y para las calderas de carbón, la explosión de una calidad de alta presión del agua es con frecuencia todo lo que se necesita.

Waterwalls, Super calentadores y recalentadores: Para inspeccionar waterwalls, calentadores y recalentadores de super, usamos el TS-2000 Tubo de barrido sistema basado en la técnica electromagnética de baja frecuencia (LFET). Partiendo de la DO, tecnología LFET exploraciones aproximadamente 120 grados de la circunferencia del tubo con una sola pasada del escáner. Todas las indicaciones de fallo (o áreas que no se pueden escanear debido a las curvas del tubo, soldaduras, ventanas, etc.) se demostró en marcha con un ultrasonido-Scan.

Nuevas Aplicaciones Inspección de tubos de la caldera:

La detección de

  • Grafitización
  • La fatiga de craqueo térmico;
  • Corrosión grietas de fatiga
  • Detección de magnetita

    Magnitite detection response of 40-50%

Grafitización y agrietamiento puede ser detectado con nuestros Ojo de Halcón producto. detección de magnetita se puede leer sobre aquí.

Comparación de Métodos Alternativos

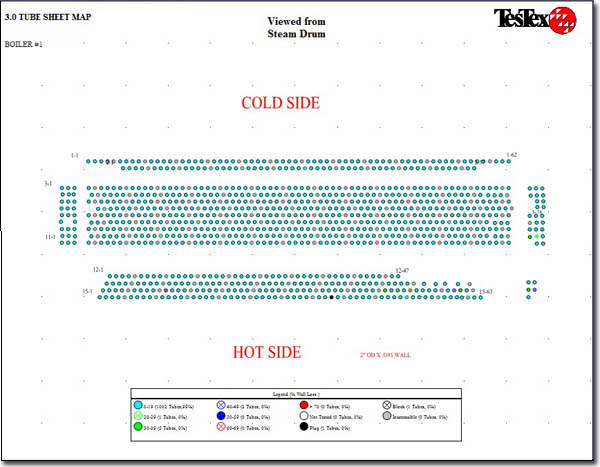

Para generar Bancos:Generating Bank TS map

Pulsar para ampliar imagen

Otros tres métodos se utilizan para inspeccionar de los bancos en calderas generadoras de tambor a tambor:

  • Spot ultrasonido Compruebe
  • IRIS Ultrasonidos
  • Identificación de perfiles de láser (LOTUS)

Tradicional Spot Check ultrasonido se realiza a partir de la DO (hogar) de los tubos, y generalmente se limita a las áreas que una persona puede tener acceso a, o "puso sus manos sobre,"Que proporciona una cobertura muy limitada y deja un gran porcentaje de área de superficie no probado.

El método de prueba ultrasónica IRIS es conducido desde la identificación del tubo y se lleva a cabo generalmente en el tambor de vapor de la caldera. IRIS se puede realizar desde el tambor de barro, pero es muy difícil de realizar debido a la utilización de agua como el acoplador de la ecografía.

El método de prueba UT IRIS es bueno para la detección y cuantificación de defectos en las secciones rectas o verticales de la orilla, pero no para la generación de curvas de tubo. Si bien el método de ensayo UT IRIS es bueno, requiere que los tubos estén muy limpios en la identificación y es lento para llevar a cabo, i, aproximadamente 100 – 200 tubos se puede probar en un solo diez – doce horas frente al cambio 300 – 400 tubo con nuestra PND.

El método de identificación de perfiles LOTUS láser es un método muy eficaz para cualquier defecto la detección y cuantificación del diámetro interior de un tubo de la caldera dado, sin embargo,, los tubos tienen que ser limpiados para que el láser es la lectura de la base de metal; no puede haber ninguna escala o depósitos. Igual de importante es, sólo se detectan defectos de identificación por láser de perfiles. El método LOTUS no es aplicable para cualquier tipo de fallas OD.

TesTex ofrece IRIS Ultrasonidos, así como borescoping de vídeo y UT de muestreo, para calderas de generación de los bancos, sin embargo,, preferimos recomendar a nuestros LFET y la RFET.

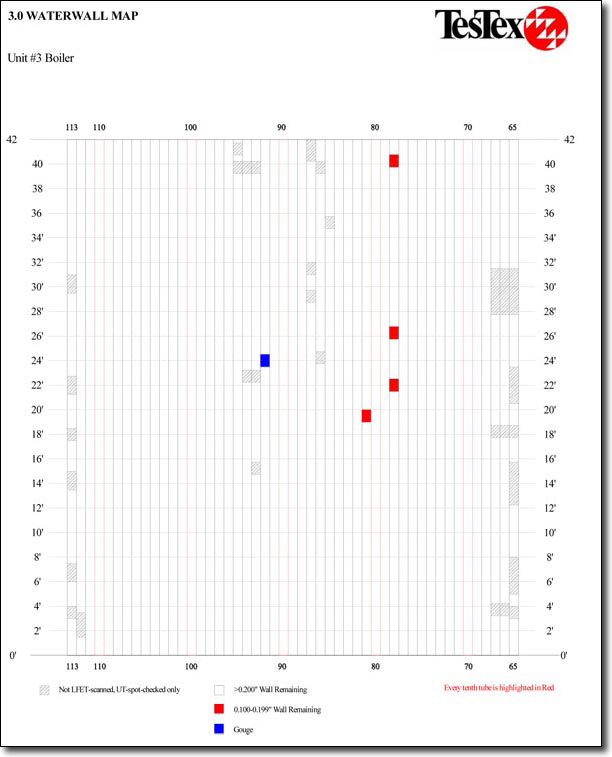

Waterwall map

Para Waterwalls caldera

Además de la TesTex LFET, hay al menos otras cuatro formas de inspección de la caldera waterwalls:

  • Spot ultrasonido Compruebe
  • A-scan de ultrasonido (UT)
  • EMAT
  • Escaneo Thermograpy

Spot Check UT sólo proporciona lecturas de espesor y le da una cobertura muy mínima de la superficie total del horno waterwalls; lo, la posibilidad de encontrar defectos de identificación son bajas en el mejor de.

Si las paredes de agua de la caldera fue con chorro de arena, A-Scan UT se puede utilizar para inspeccionar las áreas más grandes de las paredes del horno; en estos casos, un flujo constante de agua es más a menudo se utiliza como acoplante.

La técnica EMAT requiere que las superficies de la caldera se Waterwall con chorro de arena y no proporciona una buena cobertura a menos que pases se realizan varias.

Escaneo La termografía es el más reciente desarrollo para la inspección de la caldera waterwalls; sin embargo,, todavía no está comercialmente disponible en la capacidad suficiente para atender las necesidades de los EE.UU.. industria de la energía.

La ventaja de TesTex

Para poner a prueba de corrosión en la tubería de la caldera de generación banco a pocos centímetros del barro del tambor o el tambor de vapor, TesTex ofrece cerca de tambor de inspección a través de su Octavision Cerca de tambor Herramienta de Inspección de. Esta unidad proporciona una prueba de alta resolución de los primeros cuatro a seis pulgadas de tubo cerca de los tambores.

También inspeccione calentadores tubulares de aire cuando está presente en ciertas calderas.



  • Inspecciona las secciones rectas y curvas
  • 300 – 400 la generación de tubos de banco puede ser inspeccionados utilizando RFET en un solo turno de diez horas.
  • 2,000 – 3,000 metros lineales se pueden escanear utilizando LFET en un solo turno de diez horas.
  • TesTex puede ámbito más 40 los equipos de inspección en un momento dado.
  • los equipos de inspección TesTex están equipados con escáner múltiples tamaños de sonda y el equipo de respaldo para que no haya retrasos por nuestra parte.
  • Ni RFET, ni LFET requieren tubo extensa de limpieza.
  • Puede inspeccionar la tubería de diámetros de pulgada con una media y una mayor.
  • Ambos RFET TesTex y LFET obtener más cobertura de las áreas que las técnicas respectivas otros.
  • Todos los datos son almacenados para futuras referencias.
